Globos para instancias repetidas - Multi Vertex / Leaders - Autodesk Inventor


Hola a tod@s,

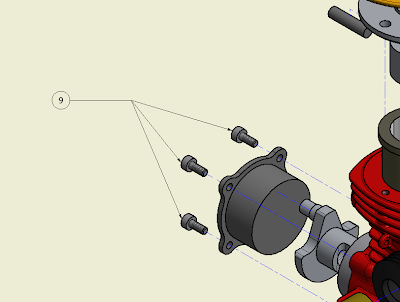

Bienvenidos una vez más, esta vez les quiero hablar sobre el uso de los globos cuando tenemos instancias repetidas (es decir, la misma pieza varias veces), y queremos utilizar el mismo globo (ballons).



Lo primero que tenemos es un plano con la vista del ensamblaje o despiece que queremos identificar. Y donde tengamos varias piezas/instancias repetidas.



 Luego identificamos una de las piezas con un globo, como lo hacemos normalmente.



Una vez que tenemos el globo que nos identifica la pieza, hacemos click con el botón derecho sobre el globo de identificación, y en el menú que nos aparece seleccionamos "Add vertex / Leader".

Luego nos pide seleccionar  la pieza a la que queremos asignar el mismo globo, y luego con quien lo queremos conectar, que puede ser el globo o la línea que une el globo con la pieza identificada.

Aquí les dejo un vídeo de como hacerlo.


Saludos y hasta una próxima oportunidad.
